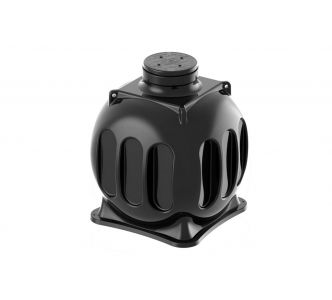

Колодец ККТ-5-ССД с металлокаркасом

Колодец ККТ-5-ССД с металлокаркасом
Колодец ККТ-5-ССД с металлокаркасом

Технические характеристики:

Размеры (диаметр/высота): 1500 / 1710 мм

Горловина (диаметр): 470 мм

Объем рабочей камеры: 3.8 м3

Вес: 112.3 кг

Материал корпуса: Полиэтилен среднего давления, сталь

Вид: кабельный связи

Срок службы: 50 лет


Цена: 87 100 руб.

Предназначен для строительства электрических и телекоммуникационных кабельных сетей в качестве смотрового устройства кабельной канализации, с возможностью обеспечения вывода горловины на поверхность, а также в качестве подземных контейнеров с целью размещения пассивного оборудования. Может устанавливаться на газонах и тротуарах, а также на проезжей части улиц (с соблюдением технологии монтажа) в качестве проходного, углового или разветвительного колодца.

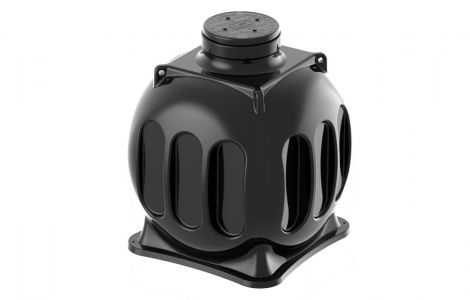

Колодец представляет собой цельнолитое изделие шарообразной формы с ребрами жесткости для придания повышенной прочности. Корпус изготовлен из полиэтилена среднего давления, поэтому не подвержен коррозии и сохраняет характеристики при значительных воздействиях окружающей среды. Металлический каркас, который устанавливается в камере, усиливается КС-5. Корпус колодца имеет 12 монтажных площадок для ввода распределительных труб кабельной канализации.

Комплектация Колодец ККТ-5-ССД с металлокаркасом включает в себя:

Подробные характеристики Колодец ККТ-5-ССД с металлокаркасом

Характеристики колодца
Наименование ККТ-5-ССД с металлокаркасом
Вид колодца кабельный связи
Диаметр корпуса, мм 1500
Высота корпуса, мм 1710 мм
Объем рабочей камеры, л 3848
Масса, кг 112.3
Объём, м3 3.8
Материал корпуса Полиэтилен среднего давления, сталь
Количество, шт площадок для ввода труб 12
Рабочая температура, °C от - 40 до +60
Производитель ССД
Срок эксплуатации, лет 50
Характеристики горловины
Горловина да
Диаметр горловины, мм 470
Крышка да

Описание корпуса Колодец ККТ-5-ССД с металлокаркасом

КС-5-ССД с металлокаркасом – колодец кабельной связи, представляющий собой цельнолитое изделие шарообразной формы, без сварных швов. Корпус колодца имеет ребра жесткости, которые придают ему повышенную прочность. Металлический каркас, которым усиливается КС-5, устанавливается в камере колодца, путем сборки его элементов. Материал каркаса - сталь. С четырех сторон, на стенках колодца имеются специально сформированные контуры для ввода гладкостенных, гофрированных и спиральновитых труб. Каждая стенка содержит по 3 таких контура размером 210х710 мм. В комплект колодца КС-5 входит полиэтиленовая крышка и установленная в горловину резиновая прокладка, которая обеспечивает плотное прилегание крышки и корпуса колодца. На верхней поверхности крышки имеются специальные отверстия, в которые вставляется ключ, который приобретается дополнительно. Это позволяет закрутить крышку с усилием. Последующее открытие крышки возможно только с применением ключа.

колодец

Стоимость монтажа Колодец ККТ-5-ССД с металлокаркасом

Правильная установка пластикового колодца гарантирует отсутствие повреждений от внешних воздействий, деформации и смещений. При соблюдении всех правил монтажа ККТ-5-ССД с металлокаркасом прослужит более 50 лет без изменения заявленных характеристик.

Мы предлагаем Вам услуги по установке пластикового колодца под ключ. Профессиональные монтажники качественно выполнят все необходимые работы всего за один день.

Стоимость монтажа ККТ-5-ССД с металлокаркасом под ключ – 130 100 руб.

Монтаж под ключ = Цена колодца + Доставка + Монтаж + Дополнительные услуги

Стоимость основных видов работ указана в таблице.

Работы по монтажу Колодец ККТ-5-ССД с металлокаркасом Стоимость
Стандартный монтаж 43 000 руб.
Монтаж в суглинок 43 000 руб.
Монтаж в глину 43 000 руб.
Монтаж в плывун 68 000 руб.
Доставка по Москве 4 000 руб.
Доставка по Московской области До 50 км от МКАД 4 000 руб.,
свыше 50 км — 30 руб. км
Погрузка, разгрузка колодца включено в стандартный монтаж
Копка котлована (песок, глина, суглинок) включено в стандартный монтаж
Выравнивание и уплотнение котлована включено в стандартный монтаж
Копка котлована (плывун) дополнительно к стандартному монтажу 25 000 руб.
Заливка пола цементом включено в стандартный монтаж
Установка бетонной плиты 10 000 руб.
Установка погреба в котлован с помощью спец. техники включено в стандартный монтаж
Утепление входной группы и основной камеры включено в стандартный монтаж
Обсыпка песком включено в стандартный монтаж
Обсыпка песко-цементом (глина, суглинок) 10 000 руб.
Доставка песка 7 000 руб.
Установка вентиляционных труб включено в стандартный монтаж
Подключение электрооборудования включено в стандартный монтаж
Прокладка электрокабеля в гофре (до 10 м/п) включено в стандартный монтаж
Прокладка электрокабеля в гофре (свыше 10 м/п) 150 руб.
Алмазное сверление отверстия 110 мм 8 000 руб.
Отвал грунта до 100 м от места монтажа 4 000 руб/м3

Монтаж колодца Колодец ККТ-5-ССД с металлокаркасом

Проектирование и монтаж кабельного колодца ССД КС-5 с металлокаркасом производится в соответствии с рекомендациями Технического Паспорта, проектной документацией, а также действующими нормами и правилами. При монтаже колодца производятся следующие работы:

  1. Планирование котлована и направленности трубопровода.
  2. Копка котлована. Необходимо постоянно контролировать вертикальность стенок котлована на глубину для сохранения необходимого диаметра.
  3. Ниже нулевой отметки заполняется и уплотняется подушка из песка.
  4. Установка металлического каркаса в камере колодца путем сборки его элементов.
  5. Для крепления колодца к бетонному основанию, чтобы предотвратить его всплытие за счёт воздействия грунтовых вод или выдавливания при подвижке грунта, по четырём сторонам его днища расположены сквозные отверстия диаметром 15 мм. Через эти отверстия происходит крепление колодца с помощью анкерных болтов размером 10х120 мм (приобретаются дополнительно).
  6. Ввод трубы в колодец осуществляется с четырех сторон, с применением адаптеров герметичного ввода того же диаметра, что и наружный диаметр вводимой трубы. Возможен ввод трубы диаметром от 25 мм до 160 мм. Максимально можно ввести-вывести 12 каналов 110 мм полиэтиленовой трубы.
  7. Погрузо-разгрузочные работы могут проводиться при применении тканевых строп, которые должны размещаться под днищем колодца. Дополнительно, колодец можно разгружать, используя карабины (или иные специальные приспособления), которые помещаются в имеющиеся отверстия на колодце, диаметр которых 10 мм.
