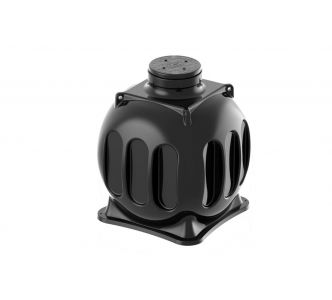

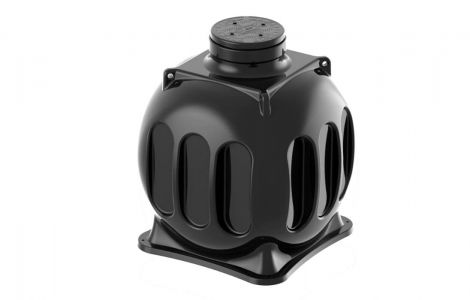

Колодец КC-5-ССД

Проектирование и монтаж кабельного колодца ССД КС-5 производится в соответствии с рекомендациями Технического Паспорта, проектной документацией, а также действующими нормами и правилами. При монтаже колодца производятся следующие работы

1. Планирование котлована и направленности трубопровода.
2. Копка котлована. Необходимо постоянно контролировать вертикальность стенок котлована на глубину для сохранения необходимого диаметра.
3. Ниже нулевой отметки заполняется и уплотняется подушка из песка.
4. Крепления колодца к бетонному основанию, чтобы предотвратить его всплытие за счёт воздействия грунтовых вод или выдавливания при подвижке грунта. По четырём сторонам его днища расположены сквозные отверстия диаметром 15 мм. Через эти отверстия происходит крепление колодца с помощью анкерных болтов размером 10х120 мм (приобретаются дополнительно).
5. Ввод трубы в колодец осуществляется с четырех сторон, с применением адаптеров герметичного ввода того же диаметра, что и наружный диаметр вводимой трубы. Возможен ввод трубы диаметром от 25 мм до 160 мм. Максимально можно ввести-вывести 12 каналов 110 мм полиэтиленовой трубы.
6. Погрузо-разгрузочные работы могут проводиться при применении тканевых строп, которые должны размещаться под днищем колодца. Дополнительно, колодец можно разгружать, используя карабины (или иные специальные приспособления), которые помещаются в имеющиеся отверстия на колодце, диаметр которых 10 мм.
